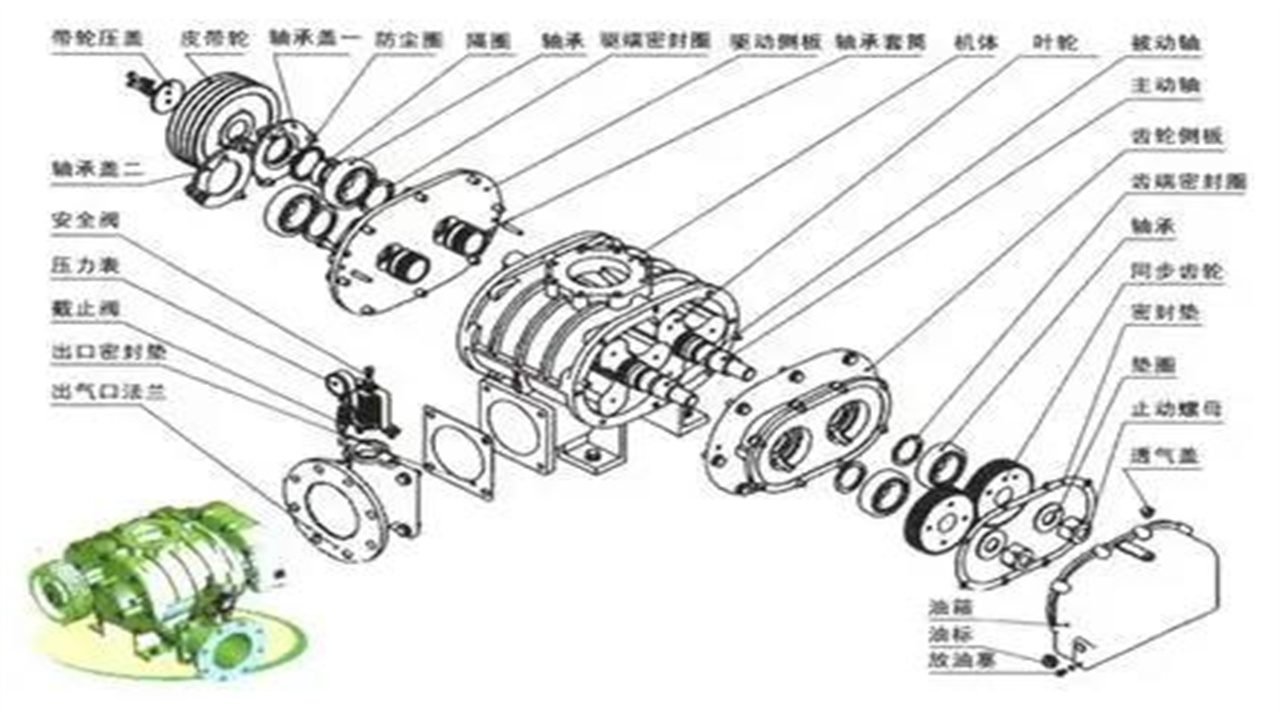

章丘三葉羅茨鼓風機結構圖是較多用戶詢問和所要的，今天給大家總結一下結構圖。

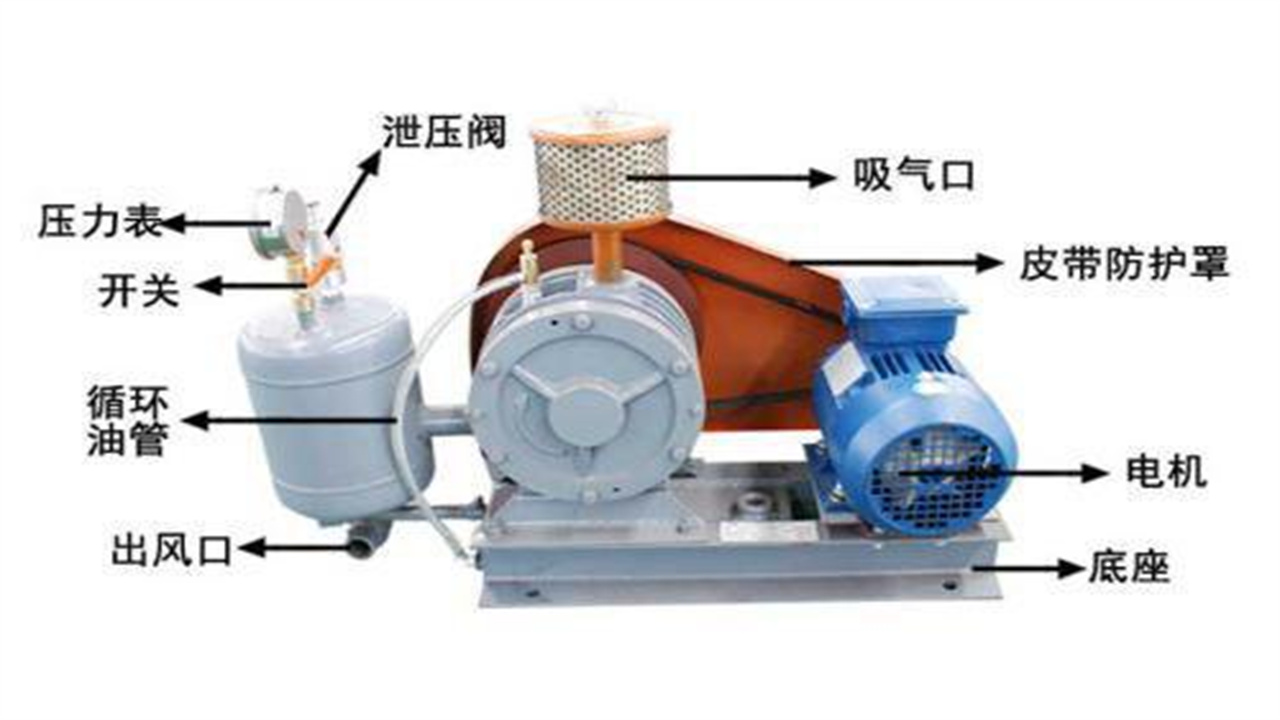

羅茨風機消音器保養和結構原理

1、進口消音器

進口消音器如果在沒有損壞的情況下，一般不需要進行更換，除非我們的進口消音器出現了損壞，或者有較大的破損，才需要進行更換。

2、濾芯維護

濾芯的維護主要是進行吹掃，我們的風機長期運行，可以定期對濾芯拆卸檢查，然后對濾芯進行吹掃，將上面的灰塵清掃干凈即可。

3、更換周期

濾芯的更換周期一般是一年，也需要根據濾芯的具體情況來定，我們可以多準備幾套濾芯，當濾芯實在無法使用的情況下，對濾芯進行更換。

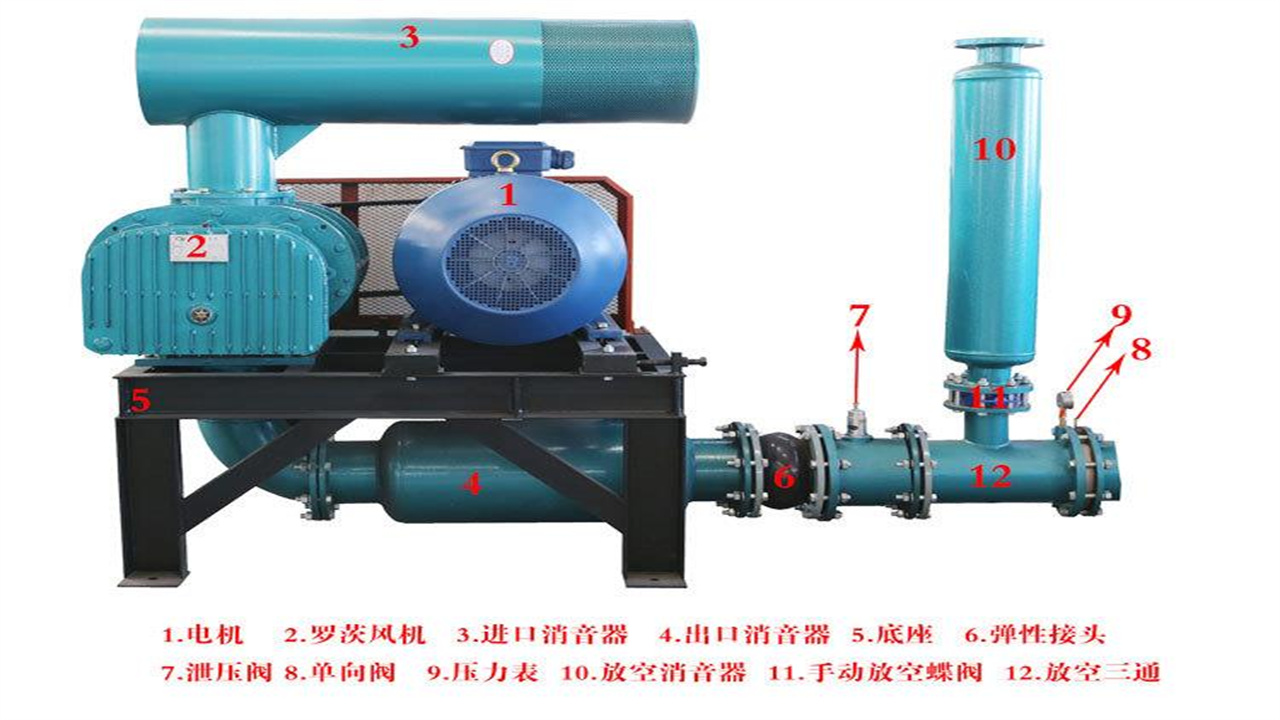

羅茨風機的噪音源在噪音級時，往往有一個或多個頻譜值，不同的頻譜帶對噪音量的要求也不同?，F(xiàn)在來看看羅茨風機消音器的結構原理。

羅茨風機消音器是根據聲學性能優良、空氣動力學性能好的阻聲片消聲原理開發的。結構合理，易于安裝，是大型風量電阻式蜂窩消音器，抗性段采用多室抗性粘合劑直管通道和十字型吸音板形式，確保寬波段范圍內有足夠的消音量。消聲器結構由多個平行單元消聲器管陣列組成，消聲器管之間填充了多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，并在外殼上設置加強材料。風機消音器、離心風機消音器和鼓風機消音器的形式均采用對中高頻寬帶特性有良好效果的電阻吸聲降噪原理，采用對低、中頻和脈動特性有良好效果的電阻降噪原理和微穿孔消音器及阻抗復合消音器原理。為此，通風管消音器和鼓引羅茨鼓風機消音器均采用阻抗聲流型，對高、中頻噪音具有吸音消聲作用的電阻式結構和對中、低頻噪音具有降音作用的抗式結構，阻斷通道中采用高頻和低頻兩個吸聲噪聲區，擴大降噪帶，提高降噪效果。

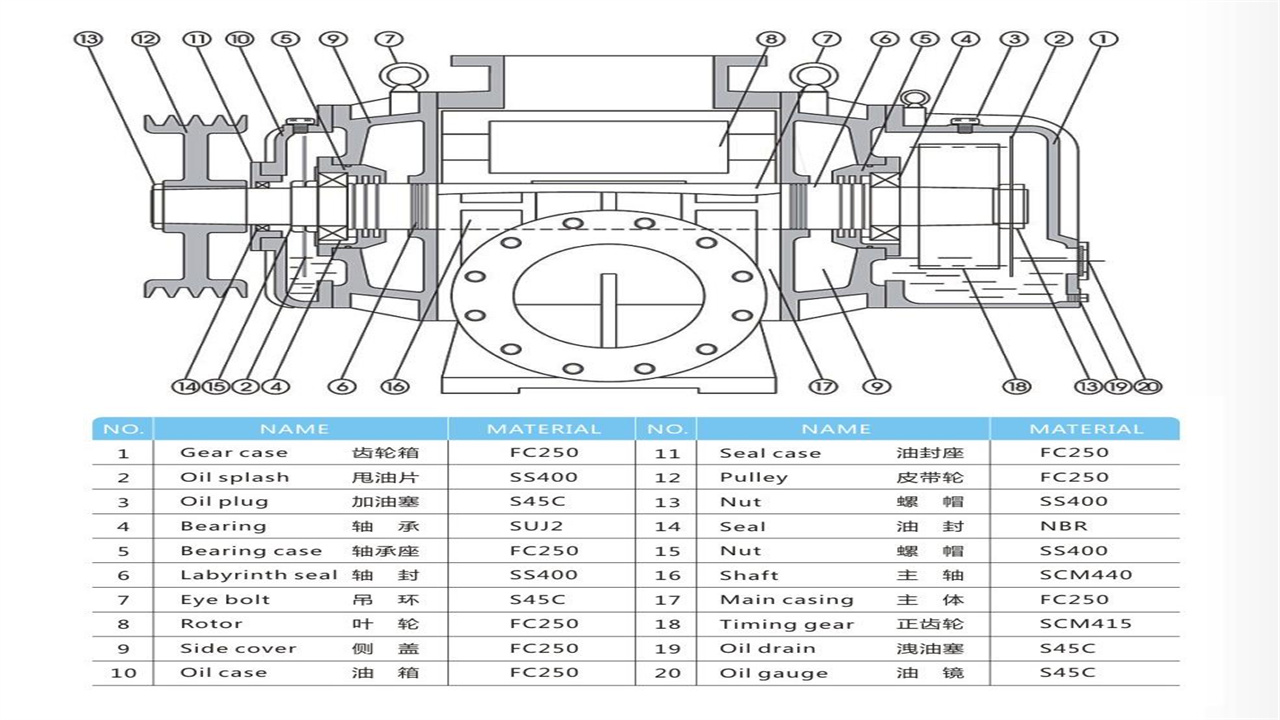

羅茨風機內部結構圖

羅茨風機內部結構圖才是客戶想要的圖紙

高壓羅茨風機結構圖

什么是高壓羅茨風機：

升壓高；具備吸入和鼓出的雙向功能，既可以用作吸風，也可以用作吹風；機殼內部不需要油類潤滑，所以輸出的介質清潔；采取了避免軸承潤滑油、齒輪潤滑油流入機殼內部的密封機構形式（應按行業標準進行包裝）。

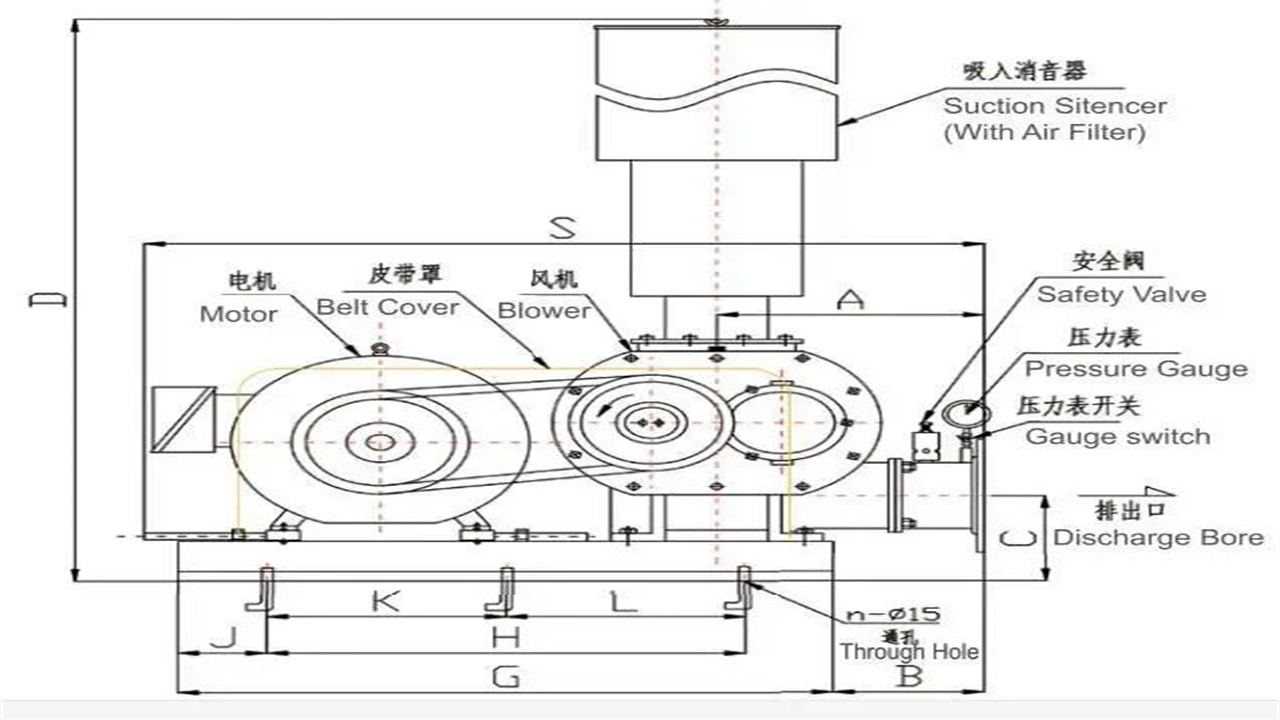

羅茨風機結構圖紙

它的主要組成部分有以下：

同步齒輪：由齒圈和輪轂組成，方便調節葉輪之間的間隙。

羅茨鼓風機的機體：由機殼和左、右墻板組成。左、右墻板及安裝在左右墻板內的軸承座、密封部等均可互相通用。

羅茨鼓風機底座：中、小型羅茨鼓風機風機均配有公共底座，大型風機僅配風機底座，方便安裝調試。

羅茨鼓風機葉輪：選用漸開線型面，容積利用率高的優點。

羅茨鼓風機軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列

向心短圓柱滾子軸承 ，我們制作中都選用進口nsk軸承。

潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。

主要的傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輪變速的方式。聯軸器選用彈性聯軸器

，能緩和沖擊及補償少量的軸線偏差。大流量風機除以電動機作為驅動機外，也可采用汽輪機或其他驅動機。

羅茨鼓風機轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
