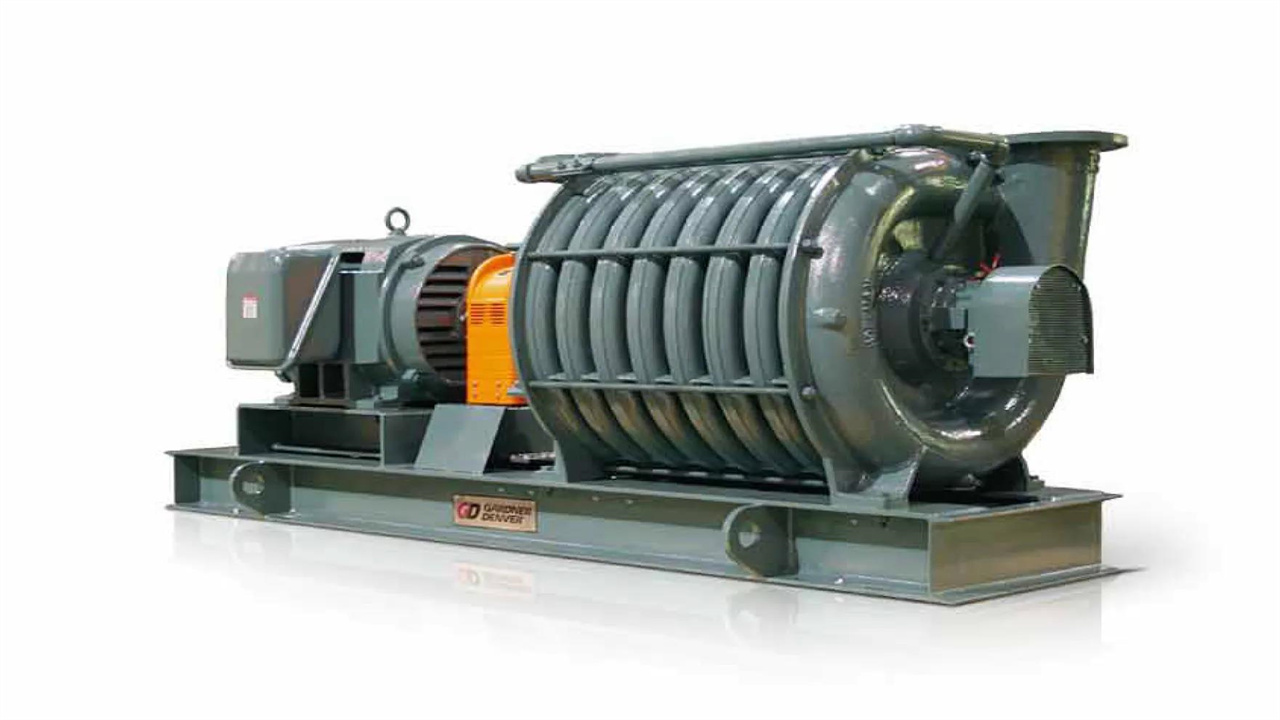

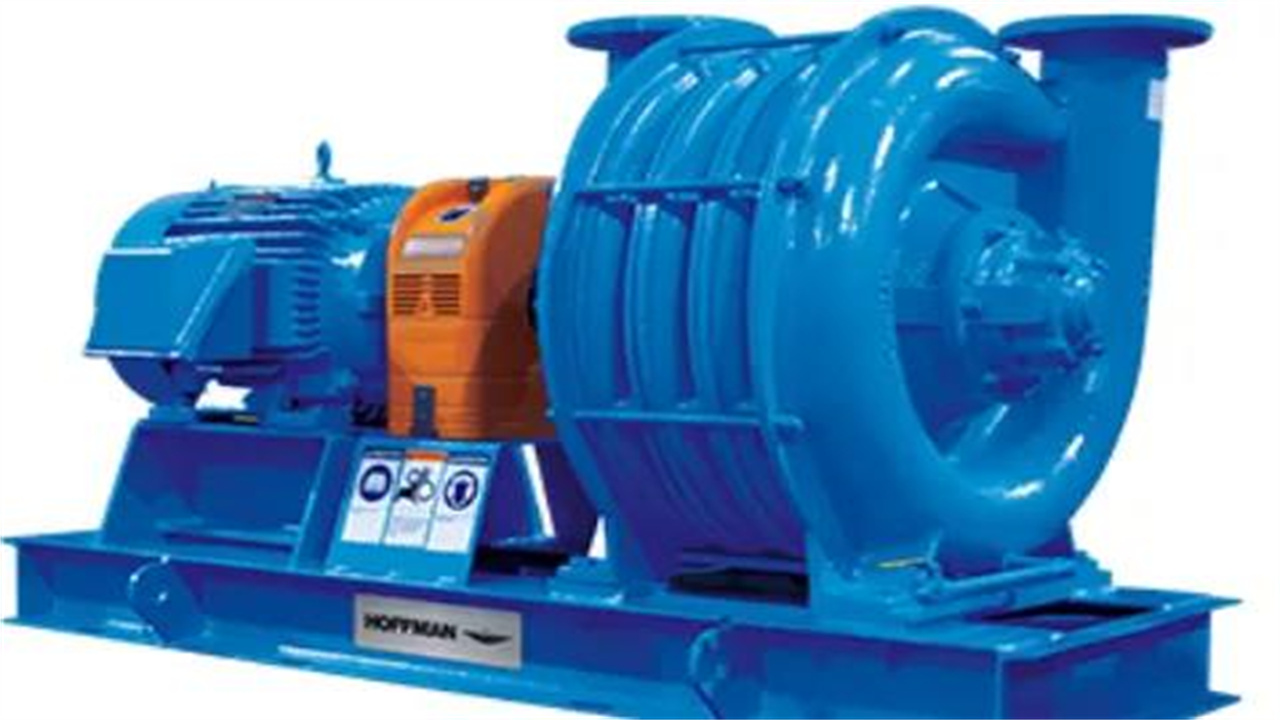

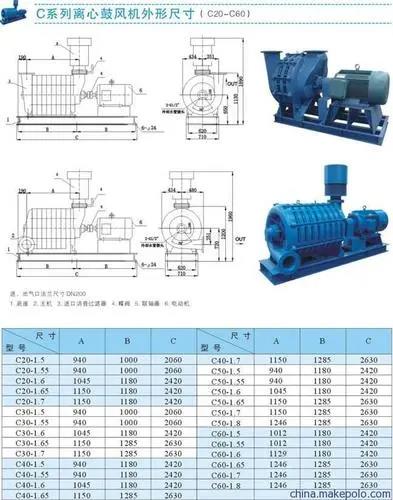

多級離心風機為多級、單吸入、雙支承結構，由轉子、機殼、進風口、出風口、軸承座、密封組、消聲器、電動機、控制系統等組成；電動機和鼓風機安裝在底座上，兩者之間通過聯軸器直接驅動。

多級離心鼓風機又稱透平鼓風機，氣體在旋轉的葉輪作用下，獲得壓力和留宿的增大，可以四線連續送風。

多級羅茨風機工作原理

    其工作原理為當電機轉動從而帶動風機葉輪旋轉，氣體在離心力的作用下甩出并改變流向，動能轉換為靜壓能，從排氣口排出氣體，同時在葉輪間形成一定負壓，使外界氣體在大氣壓的作用下補入，達到連續鼓風的目的。

  離心鼓風機根據葉輪數量分為多級離心鼓風機和單級離心鼓風機。多級低速離心鼓風機正常是指轉子在2只或2只以上的葉輪串聯在同一根主軸上，至多可有8級風葉，轉子轉速為3000~3600r/min的離心式鼓風機。

轉子

轉子由多個葉輪、主軸、隔套及平衡盤組成。其中，每級葉輪按新的高效鼓風機理論進行設計，出口為后向型，并且采用合理的葉片安裝角度，使葉輪的流道長，穩流區相對較長；葉輪前盤為等強度錐弧狀，減少了進氣形成的渦流和阻力；為便于鼓風機產品系列化以及不同選型參數的選配，每級葉輪的外徑均相等；考慮風機運行的穩定性，避免軸向推力對軸承壽命的影響，風機的高壓端轉子上設計有平衡盤結構，大大改善風機軸承的運行條件，延長軸承使用壽命。

機殼

采用分級鉚焊件結構方式，由多級疊加而成，保證了整體的強度和剛度；為了實現更換軸承而不動電動機的目的，整體又設計成水平剖分；機殼內的多級回流器和多級無葉擴壓器也具有相同的疊加方式；對于有抗腐蝕要求的，在機殼內壁涂環氧樹脂以增強抗腐性能。

進風口出風口

按國家標準風管法蘭制作，屬于鉚焊結構，特別適用于原有鼓風機的改造。

密封組

在軸端及每級葉輪前后采用多組、多級鑄造迷宮密封，在進風箱和機殼尾端采用軸向迷宮密封和碳環密封組合，具有密封性能優良、結構緊湊、使用方便、更換迅速等優點。

消聲器

當用戶對噪聲有更高要求時，風機入口及出口放空裝置前配置消聲器，有效的減小通過入口及出口風道向外傳遞的噪音，可保證在入口1.5倍直徑出噪音明顯降低。

喘振產生的原因

在多級離心風機運轉過程中，當流量不斷減少，進入較小值，進入風機葉柵的氣流發生分離，在分離區沿著葉輪旋轉方向并以此葉輪旋轉角速度小的速度移動。當旋轉脫離擴散到整個通道，會使鼓風機出口壓力突然大幅下降，而管網中壓力并未馬上降低。于是管網中的氣體倒流向多級離心風機，直到管網中的壓力下降至低于鼓風機出口壓力才停止，接著，鼓風機開始向管網供氣，將倒流的氣體壓出去，使機內流量減少，壓力再次突然下降，管網中的氣體重新倒流至風機內，如此周而復始，在整個系統中產生周期性的低頻高振幅的壓力脈動及氣流振蕩現象，并發出很大的聲響，機器產生劇烈振動，以致無法工作，即產生了喘振。
