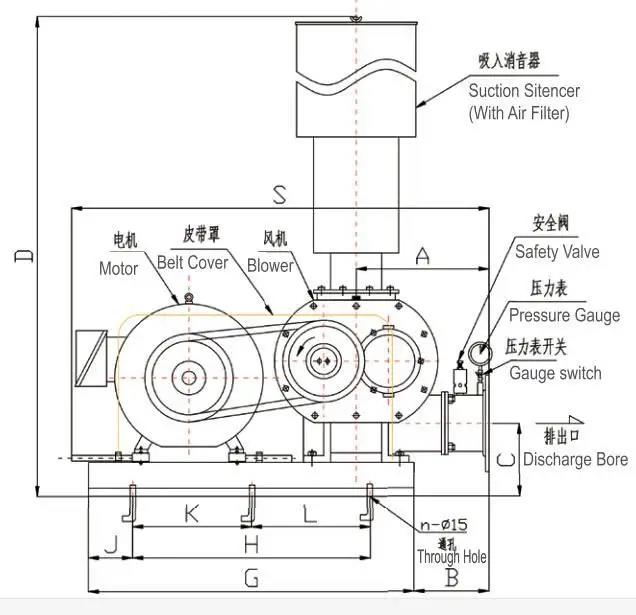

羅茨風機的工作原理是我們應該了解的基本常識。今天說一下羅茨風機的結構圖就能輕松的了解羅茨風機的工作原理了。首先看一下羅茨風機的結構圖：

羅茨風機的工作原理：

羅茨風機是一種容積型回轉式氣體動力機械，有2個腰形漸開線轉子，通過主、從動軸齒輪使兩轉子作等速反向旋轉，完成吸氣排氣過程。

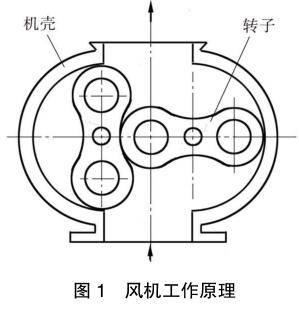

如圖所示，當左側轉子順時轉動時，右側轉子作逆時針轉動，氣體從進口吸入，隨著旋轉時所形成的工作室移動，最后從上面的出口排出。

兩轉子相互之間、兩轉子與機殼及側蓋板之間，既要保證相互不發生碰撞，又要保證不因間隙過大影響效率。兩轉子運轉中始終保持微小間隙，使排出的氣體盡量不返回進氣室。

其特點為輸出的風量與回轉數成正比，當風機出口壓力變化時，輸送的風量并沒有顯著變化。羅茨風機本身不能壓縮氣體，壓力的升高依賴排氣口工作系統的背壓。

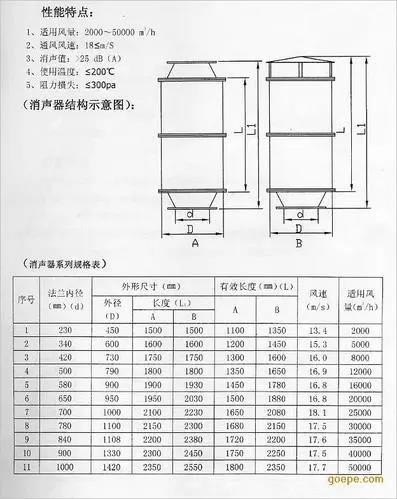

羅茨風機消聲器結構圖
